144MHz・3.5MHz 2バンドARDF用送信機を制作しました。すでに、免許を受け、JARL認定ARDF大会に使用しています。
ケース

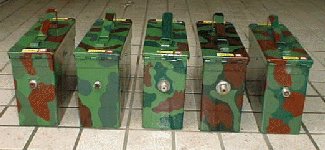

弾薬箱を利用した完全防水構造です。内部はユニット構造とし、送信部のユニットを取り替えることによって、3.5MHz・144MHzの2バンドに対応します。
ユニット
写真はIDジェネレータユニット、バッテリーユニット、3.5MHzTXユニット、144MHzTXユニットです。
IDジェネレータはTXのID設定、TX設置数、送信開始タイマーの設定が出来ます。
144MHz送信部は、200chPLL方式で、F2電波、出力は1Wです。
3.5MHz送信部は、水晶発振1ch、A1電波、出力は1Wです。
バッテリは単二電池8本の12Vで、3時間以上の連続送信が可能です。
アンテナ
アンテナは、塩化ビニールの水道パイプで作成したものです。型式はターンスタイルアンテナで、無指向性です。エレメントはアルミの4ミリの丸棒をねじで取り付けできる構造としてあります。本体のパイプ内にエレメントが収納できるようになっており、持ち運びも便利です(CQ誌に発表)。
