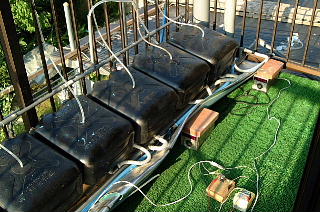

１８リッターのポリタンクを並列に１０個接続して　高さ３ｍほどのベランダに設置し約１５ｍ先のお風呂へ落差で給湯するようにしました　

ポリタンクは横に寝かせて受光面積を稼ぎます　ポリタンクを接続するパイプは２５ｍｍφ塩ビ管を２本並列にして配管抵抗を極力少なくしました　ポリタンクの下はアルミ断熱シートを敷いて反射も利用します

８月１６日は多治見の気温が史上最高の４０．９℃を記録しましたが　この日の湯温は４７．５℃で集熱量３６９０kcal/dayでした

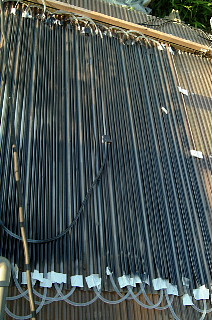

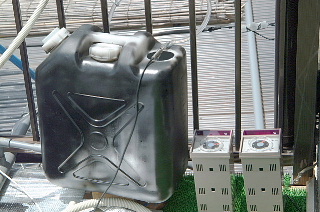

左の写真は鉄板波板に８ｍｍφのビニールチューブを３０ｍはわせたもの　　ポンプで送る流量は２Ｌ/min (120L/h) 　日射最大で運転中の温度差は約５℃

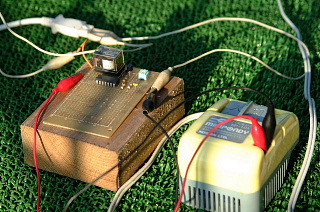

Cdsを使った日照センサーを作り　循環ポンプを自動制御　（日射のあるときだけポンプを運転させる）

０６年で実験した開放式の波板集熱板に直接水を流さず　８ｍｍφのビニールチューブ　３０ｍ　で循環させるようにした　　昨年の問題点　[鳥の糞」や「蒸発」の問題は解決した　　が　紫外線と熱の影響は大きく　チュ－ブの劣化は激しい

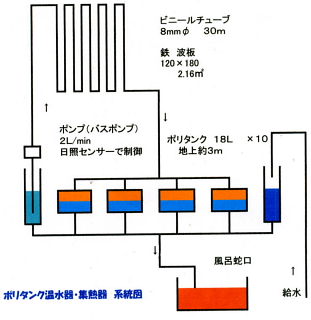

　　　　　　ポリタンク温水器・集熱器　系統図　　　　　　
