真空管のラジオ
① 短波帯の受信機
数年前の無線雑誌（ＣＱハムラジオ ２００４年８月号）で「普通の真空管がプレート電圧１２Ｖで動作する」という記事を読みました
１２Ｖなら感電の心配もなく安心して作業ができます 早速 ジャンク箱から 「6BA6」を引っ張り出して
短波の受信機を作って見ました
低周波電力増幅回路をプレート電圧１２Ｖで働かせるのは かなり難しいのですが 幸い最近は12Vで働くオーデオ用ICが安価に購入
できます そこで 低周波増幅はICにまかせた ハイブリット形としました （回路図はこちら）
真空管を１本だけ使用した再生受信機（オートダイン）で 太平洋戦争後まで 一般家庭でよく使われていた「並４」「並３」に相当します
（高周波増幅なしー再生検波ー低周波増幅 で ０－Ｖ－１と呼ぶ場合もあります）
スケルトンタイプの短波（7MHZ帯)を受信する受信機です 真空管の取り付け板はジャノメ基板を使いました
材料が紙フェノールですから 大きな取り付け穴も簡単に開けられて便利です（シールド効果は期待できない）
アンテナコイルは 「ＦＣＺ－７」を使っています
（アンテナコイルは「トロイダルコア」を使った場合が再生の掛かりが一番スムーズでした）
写真では見難いですが 基板上には真空管のヒーター用の６Ｖを（真空管のヒーター電圧は６．３Ｖ）作る３端子レギュレーター
が取り付けてあります（１２Ｖを半分の６Ｖに落とすのでかなり発熱します）真空管のヒーターが１２Ｖのも（12BA6)を使えばこの回路は
不要です
真空管に流れる プレート電流は１２Ｖ ５００μA 、 ヒーター電流は６Ｖ ０．３Aです
ACアダプター（スイッチングレギュレータ）を使用するとノイズを拾ってうまく聞こえませんでした 別にフイルターを作るか
トランスを使った電源 またはバッテリーを使う必要があります
再生式の受信機は発振瞬前になるようにスクリーングリット電圧を調整します 短波用のアンテナを接続して聞いてみると
選択度はあまり よくないですが感度は十分です AMはもちろん再生を調整することでＳＳＢも聞くことが出来ます
写真左 真中の基板の左側に真空管、右側の大きなつまみがバリコン 小さいつまみは再生用ボリュムで ７ＭＨＺ～８ＭＨＺの１ＭＨＺが
聞こえます
類似の真空管（６ＢＤ６、6AK5、６ＢＺ６など）を差し替えて聞いてみたのですが これらの球では再生がうまく掛かりませんでした
多分カットオフ点の違いだと思いますが 球が劣化しているのかも知れません 6AU6は6BA6と同様に使えました
② 中波ラジオ
回路は同じで 中波のラジオを作りました コリンズ顔のパネルにしました つまみが沢山あるのでＶＨＦ（２ｍ）のＦＭ受信基板
もいっしょに載せました （パネルデザイン優先・・・）
真中のアルミボックス内に 中波の ０－Ｖ－１ ジャノメ基板部はＦＭ受信機
中波のラジオとしては満足いく性能です ６０年前はこんな感じに聞こえた？ と 一人で納得しています
③ １－Ｖ－１
１２Ｖのプレート電圧受信機は さて置き ２００Ｖ以上の電圧を使う 普通の １－Ｖ－１ を製作しました
真空管は手持ちの都合で 低周波増幅を6AW8にしました
高周波増幅 6AK5、検波 6U8、 低周波増幅 6AW8 再生式受信機の命といわれる検波管のプレート負荷は１００Ｈの
低周波チョークを使用、電源トランスからの漏洩磁束によるハムを避けるため電源はセパレートとしました
オートダインは調整が大切 と言われています が アンテナをつないで聞いてみると 結構よく聞こえます 選択度は
今の受信機とは比較するのが間違いですが 再生を調整すればＳＳＢも復調できます
コンバータをつけて５０ＭＨＺか１４４ＭＨＺで実際のQSOに使ってみようか と考えています
２連バリコンは３０年ほど前に使っていた受信機から取り外したもの (この取り付け方だと時計方向回しで周波数が下がる）写真のバリコンの右は古い水晶発
振子ＦＴ－２４３ を使ったマーカー シャシからお尻の出ているのは１００Ｈの低周波チョーク パネル、シャーシはアルミ板を切り出して自作
左右のハンドルも４mmφのアルミ棒を加工して自作です
現代の受信機は すべて「スーパーヘテロダイン」ですが 昔の「オートダイン」も捨てたものでは ありません
④ １チップICラジオ
このあたりで 「鉱石ラジオ」 と言いたいところですが ＬＭＦ５０１Ｔを使った中波用のICラジオです
コイルは水道用塩ビパイプに巻き バリコンはポリバリコンです 電源には単５を２本使いました
アンテナをつければ 聞こえるのですが 分離が悪く混信が激しいです

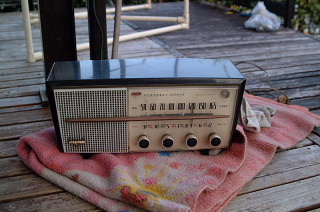

⑤ ６球（マジックアイつき）スーパー
松下電器の EA370 です 安さん からいただきました お父さんが使っていたそうです
アンテナコイルが断線していたので手直ししました 整流管 19A3 のヒーターが 半分断線しています
