2010年の実験

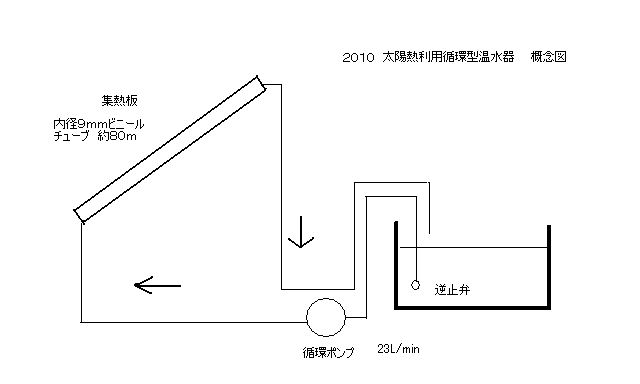

ｶｰﾎﾟｰﾄの屋根（２．５ｍ×５．０ｍ）に内径９ｍｍφのビニールチューブを約８０ｍ（２．３ｍ×３５本）並べ　風呂から循環ﾎﾟﾝﾌﾟで圧送する　　　ポンプの吸込み側に約５Ｌの補助タンクをつけた

屋外に　ころがした循環ポンプ（床暖に使われていた）
手前の太いパイプが　５Ｌの補助タンク
風呂の実水量は１８０Ｌ

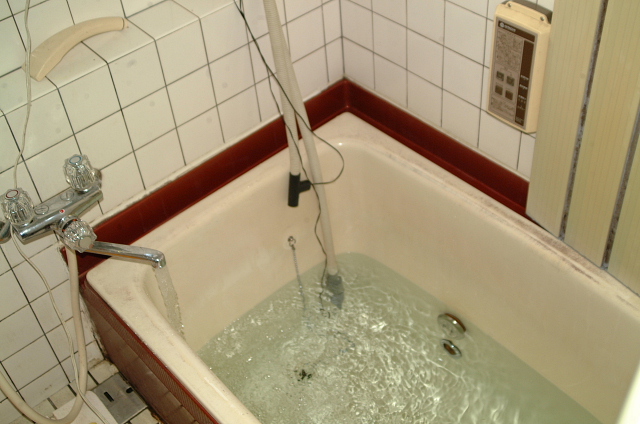

風呂の様子　　浴槽に下がった２本のホース　　
右が吸込み　左の黒いチーズが吐出
細い線はサーミスタ温度計のセンサーリード

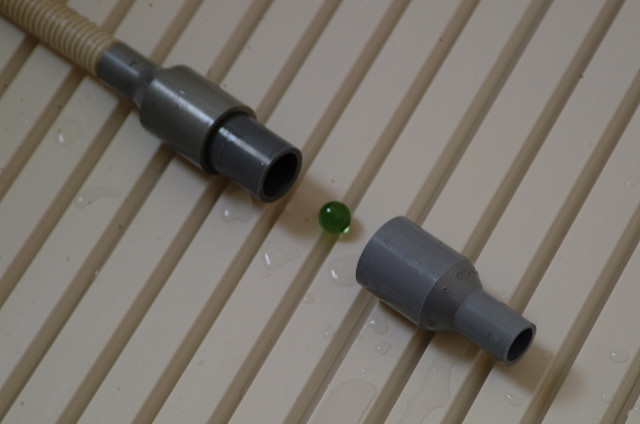

径違いｼﾞｮｲﾝﾄとビー球を使った逆止弁

鉄板波板に並べたビニールチューブ　
全長８０ｍ

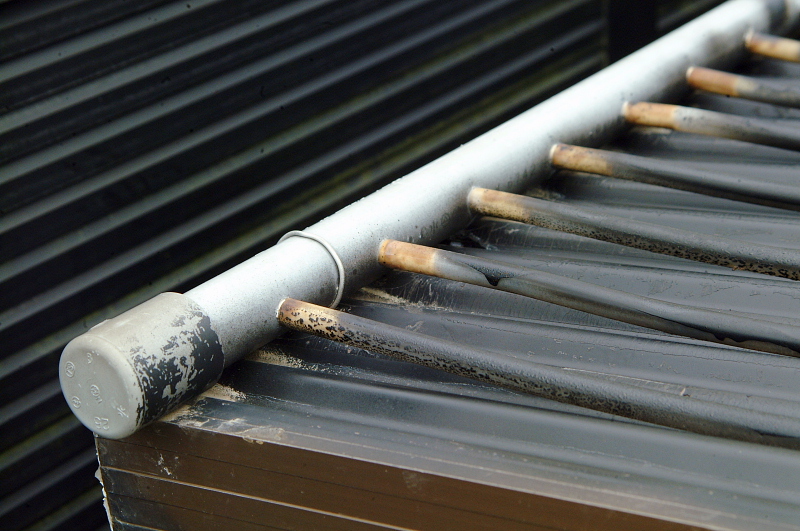

ヘッター部分　

２４時間プログラムタイマー

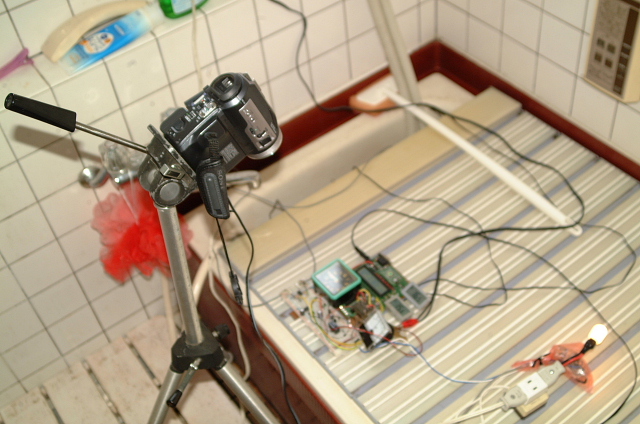

マイコンや電子回路を使用した温度制御の実験

単にタイマー制御で　ほとんど問題ない

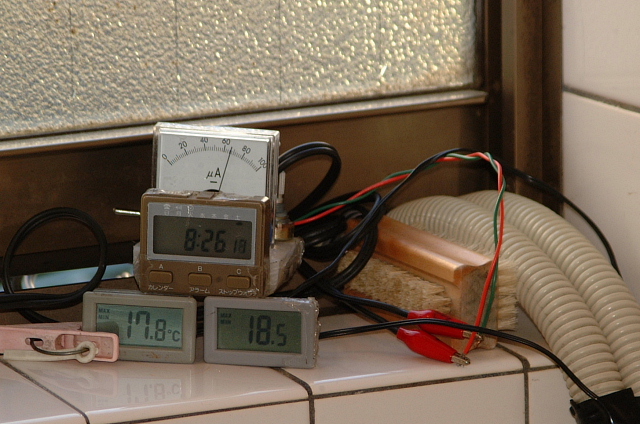

吐出温度、浴槽温度、時間、日照、の各値を　ビデオカメラで１０分ごとにインターバル撮影してデータ取り

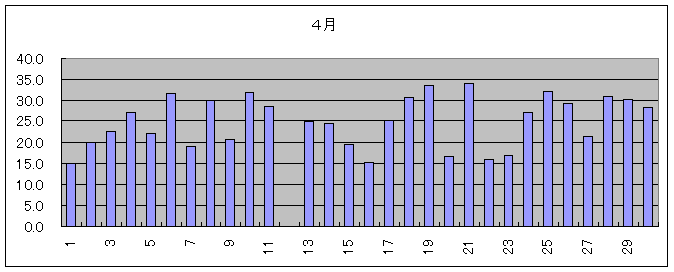

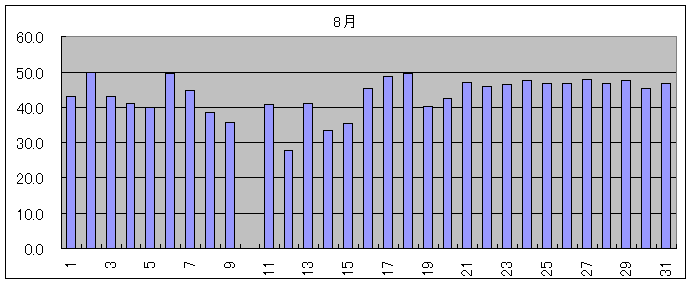

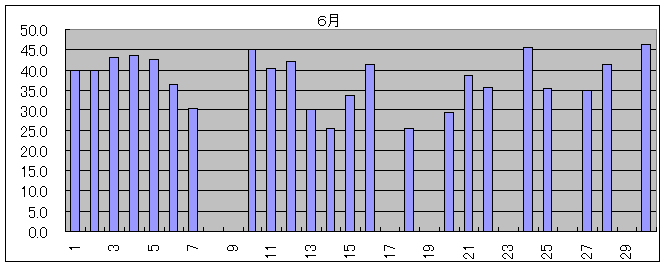

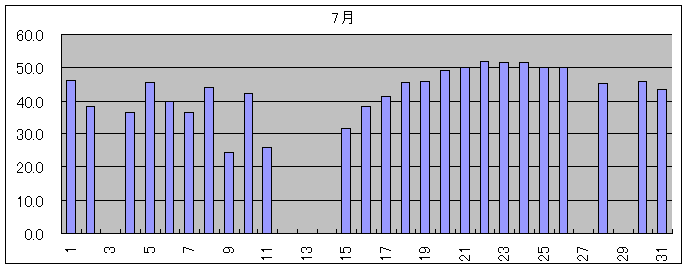

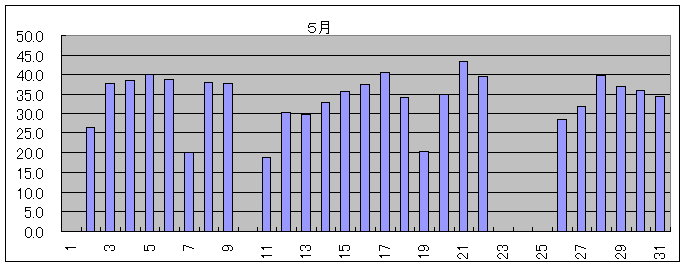

２０１０年　　４月～８月の吐出温度
